深型シロッコファン

BDR-3HL-601 SI
W600×D605×H600
本体価格¥55,000
+消費税


BDR-3HL-751 SI
W750×D605×H600
本体価格¥64,000
+消費税



前幕板H200同梱
丸型接続用ダクト継手付。



拡大写真   図面(PDF)L
    図面(PDF)R

CADデータはダウンロードページ
からダウンロードしてください。


平型シロッコファン

BFRS-3G-601(L/R)
W600×D600×H200
本体価格¥64,000
+消費税


BFRS-3G-751(L/R)
W750×D600×H200
本体価格¥72,600
+消費税



本体の高さ200mm、排気位置は後ろから 275mm。梁がある場合などにおすすめします。
排気はL/R(上方)となります。
整流板・フィルタ部分は、油汚れをはじく ファンシークリーン仕上げ。
お手入れが簡単です。
丸型接続用ダクト継手付。

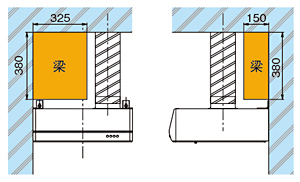

梁対応例
●天井の高さ2300mm、加熱機器の高さ850mmの場合

※Rタイプの場合。Lタイプは左右対称。




拡大写真

CADデータはダウンロードページ
からダウンロードしてください。


スタンダードタイプ深型シロッコファン

BDR-3HL-601 W/BK
W600×D605×H600
本体価格¥52,500
+消費税


BDR-3HL-751 W/BK
W750×D605×H600
本体価格¥61,500
+消費税



FC=油汚れに強いフッ素加工仕上げ。
前幕板H200同梱。
丸型接続用ダクト継手付。



拡大写真   図面(PDF)L
    図面(PDF)R

CADデータはダウンロードページ
からダウンロードしてください。


平型シロッコファン

BFRS-3F-601(L/R)
W600×D600×H200
本体価格¥64,000
+消費税


BFRS-3F-751(L/R)
W750×D600×H200
本体価格¥72,600
+消費税



排気はL/R(上方)となります。
整流板・フィルタ部分は、油汚れをはじくファンシークリーン仕上げ。
お手入れが簡単です。
丸型接続用ダクト継手付。

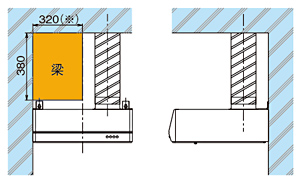

梁対応例
●天井の高さ2300mm、加熱機器の高さ850mmの場合

※Rタイプの場合。Lタイプは315mm。




拡大写真   図面(PDF)

CADデータはダウンロードページ
からダウンロードしてください。


常時換気機能タイプレンジフードファン

BDR-3HLJ-601
W600×D605×H600
本体価格¥62,500
+消費税


BDR-3HLJ-751
W750×D605×H600
本体価格¥71,500
+消費税



前幕板H200同梱。
建築基準法対応のスタンダードタイプのレンジフード。
丸型接続用ダクト継手付。
3分割構造で施工性に優れ、通気口幕板は 前後の調節が可能。
フィルタは、油汚れをはじくファンシークリーン仕上げでお手入れが簡単。



拡大写真   図面(PDF)

CADデータはダウンロードページ
からダウンロードしてください。


平型レンジフードターボファン

BFR-1E-601 W/BK
W600×D600×H200
本体価格¥39,500
+消費税


BFR-1E-751 W/BK
W750×D600×H200
本体価格¥47,500
+消費税



丸型接続用ダクト継手付。

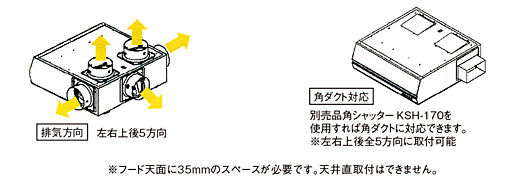

排気はL/R(左右・上方)・後方1箇所となります。




拡大写真   図面(PDF)

CADデータはダウンロードページ
からダウンロードしてください。


深型レンジフードファン(金属換気扇付)

FVA-606L W/BK
W600×D590×H600
本体価格¥38,500
+消費税


FVA-756L W/BK
W750×D590×H600
本体価格¥45,500
+消費税



FC=油汚れに強いフッ素加工仕上げ。
排気3方向(後・右・左)ハーフカット。
金属換気扇、羽根径25cm・風圧開閉シャッター付。
